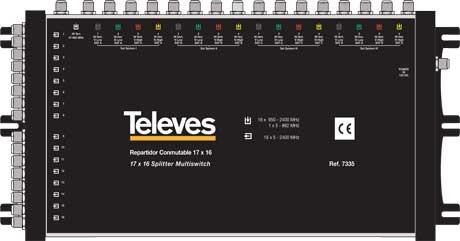

7335 - Commutateur 17x16 Terminal

Répartiteur commutable de 16 entrées:

• 14V SAT A (pol. V; bande basse)
• 18V SAT A (pol. H; bande basse)
• 14V/22KHz SAT A (pol. V; bande haute)
• 18V/22KHz SAT A (pol. H; bande haute)
• 14V SAT B (pol.V; bande basse)
• 18V SAT B (pol H; bande basse)
• 14V/22KHz SAT B (pol. V; bande haute)
• 18V/22KHz SAT B (pol. H; bande haute)
• 16 sorties utilisateur.

De plus, on dispose d'une entrée pour le couplage des signaux terrestres qui se distribuent à toutes les entrées.

A partir d’une des 16 sorties, on peut sélectionner l'entrée désirée à travers de commutation DiSEqC et de combinaison adéquates de tension 14/18V et ton 0/22KHz.

Note 1: L'amplification est alimentée via une des sorties, polarités horizontales hautes ou par le module alimentation.
