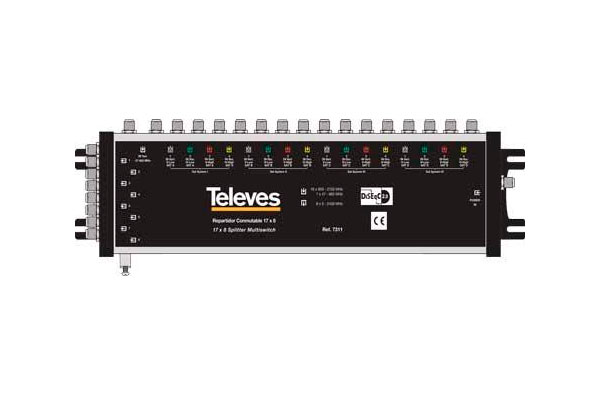

7311 - Commutateur 17x8 Terminal

Répartiteur commutable de 16 entrées:

• 14V SAT A (pol. V; bande basse)
• 18V SAT A (pol. H; bande basse)
• 14V/22KHz SAT A (pol. V; bande haute)
• 18V/22KHz SAT A (pol. H; bande haute)
• 14V SAT B (pol.V; bande basse)
• 18V SAT B (pol H; bande basse)
• 14V/22KHz SAT B (pol. V; bande haute)
• 18V/22KHz SAT B (pol. H; bande haute)
• 8 sorties utilisateur.

De plus, on dispose d'une entrée pour le couplage des signaux terrestres qui se distribuent à toutes les entrées.

A partir d’une des 8 sorties, on peut sélectionner l'entrée désirée à travers de commutation DiSEqC et de combinaison adéquates de tension 14/18V et ton 0/22KHz.

 Note 1: L'amplification est alimentée via une des sorties, polarité horizontales hautes ou par le module alimentation.
